Vacío y verificación de fugas en una instalación de Aire Acondicionado

Aunque mucho de vosotros ya sabréis, pensamos que no está de más recordar como realizar el vacío y verificación de fugas en una instalación de Aire Acondicionado. El vacío es uno de los proceso fundamentales en cualquier tipo de instalación de aire acondicionado. Realizando un buen vacío nos aseguramos que la instalación queda libre de cualquier elemento que pueda comprometer el funcionamiento del sistema.

El tiempo del vacío depende de la distancia de los tubos, no obstante podemos decir que un buen vacío debe de de ser realizar durante 30 minutos por lo menos. Este procedimiento es también un buen indicador de fugas en el sistema.

Procedimiento:

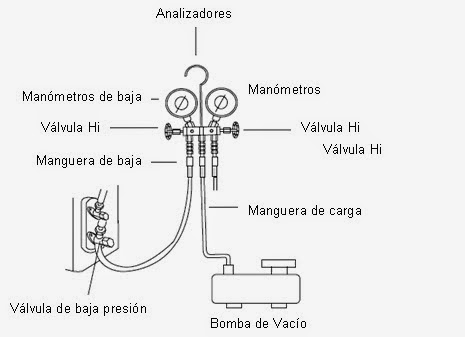

• Como las válvulas de servicio están totalmente cerradas (como vienen de fábrica), conectar la manguera de baja presión del analizador (Azul) a la válvula de carga.
• Conectar la manguera de carga del analizador (amarillo) a la bomba de vacío.
• Encender la bomba de vacío y abrir la válvula de baja(Lo) del analizador. El indicador del manómetro de baja se colocara en un valor debajo de 0. Mantener la bomba en funcionamiento durante 30 minutos por lo menos. Si al final de este periodo el manómetro no indica -0.76 bar, revisar la instalación ya que podría existir una fuga.
• Cerrar la válvula de baja (Lo) del analizador y apagar la bomba, respetando siempre el orden: ¡cerrar la válvula de Lo y apagar el compresor!, mantener la instalación con el vacío durante 10 minutos, si el indicador del manómetro no se mueve en este periodo, el sistema no tiene fugas. En caso contrario sera necesario revisar la instalación.
• Abrir totalmente las válvulas de servicio con una llave Allen, para permitir el paso del gas R410A de la unidad exterior al la instalación.
• Encender el Aire Acondicionado y verificar si la presión de trabajo es correcta.
• Retirar la manguera de baja y colocar la tapa de la válvula de servicio de la unidad exterior.
