Ventajas de utilizar bomba de condensados en un aire acondicionado respecto al desagüe por gravedad

Los condensados se pueden generar en un edificio por varias razones, por ejemplo, sistemas de aire acondicionado, sistemas de refrigeración o sistemas de calefacción. Hay dos maneras de drenar esta condensación:

• por gravedad
• mediante una bomba de absorción de condensados.

Extraer el agua condensada por gravedad tiene pocas soluciones estéticas porque generalmente los tubos que llevan el agua condensada hacia un desagüe adecuado a menudo no pueden atravesar grandes distancias. Poner uno de estos tubos por fuera del edificio puede dañar las paredes y ser muy feo.

La bomba de absorción de condensados resuelve este problema porque ya no dependemos de la gravedad y podemos bombear el agua condensada a cualquier desagüe.

Ventajas de usar una bomba de absorción de condensados:

• no se necesita inclinación/gravedad
• máxima flexibilidad
• funciona en espacios pequeños
• solución estética
• instalación más económica y rápida
• sin impacto externo en el edificio

Conduzca toda el agua hacia un desagüe de forma eficiente y efectiva extrayendo toda el agua condensada sin que nadie se dé cuenta.

Ventajas del sistema por ductos frente al split

Mejor ajuste a las necesidades de carga

térmica

Utilizando sistemas split de pared, la unidad más pequeña es

de aproximadamente 2 Kw de potencia frigorífica.

Si comprobamos la carga frigorífica que necesitamos en

habitaciones o pequeños despachos de aproximadamente

10 m2, comprobaremos que requieren una potencia frigorífica

en torno a 1 Kw, por lo que estamos sobredimensionando

considerablemente el equipo necesario en la estancia.

Con sistemas de conductos nos adecuamos perfectamente a

las necesidades de cada habitación ya que podemos llevar el

caudal que sea oportuno.

Reducimos puntos de desagüe

Cada unidad interior necesita una red de desagüe. Si nos

fijamos por ejemplo en una vivienda en la que necesitemos

climatizar cuatro salas, mediante un sistema split de pared

individual, tendríamos cuatro puntos de desagüe. Mediante

un sistema de conductos con una única unidad interior

ubicada en el falso techo del baño, tendríamos únicamente

un punto de desagüe, localizado en una parte de nuestra

vivienda cómoda para poder evacuar estas condensaciones.

Reducimos línea frigorífica-eléctrica.

Ahorramos en material y reducimos la posibilidad de averías.

El material base de estas dos líneas es el cobre, material de

precio elevado. Por otro lado al reducir los puntos de conexión

y el número de éstas, estamos reduciendo la probabilidad de

averías.

Mayor posibilidad de control de las

variables y difusión del aire.

Esta es una de las principales ventajas, ya que mediante los

sistemas de conductos podemos hacer la difusión que más

nos interese mediante rejillas, difusores, etc. Ya que existe

una gran variedad dentro de estos sistemas de difusión.

Esta selección la podremos hacer atendiendo a aspectos

estéticos y técnicos.

Mejor aislamiento acústico en la

instalación debido a los equipos.

Los elementos terminales en sistemas de conductos pueden

ser rejillas y difusores, que no tienen porque incorporar

ventiladores o sistemas eléctricos/electrónicos, por lo que el

ruido producido en los mismos, será únicamente el del paso

del aire a través de ellos.

Sistemas más económicos, ya que

podemos reducir el número de unidades

interiores a utilizar.

En los sistemas de conductos se pueden reducir

considerablemente el número de unidades interiores necesarias.

Este hecho se verá traducido en una reducción significativa

Sistemas más estéticos.

El impacto visual es mucho menor.

Los elementos terminales (rejillas, difusores) en sistemas de

conductos pueden disimularse mucho mejor, ya que sus

dimensiones y formas son inferiores a las de una máquina.

Para poder ilustrar todo lo mencionado anteriormente, nos

podemos fijar en las siguientes figuras, donde se puede ver

una vivienda tipo climatizada mediante un sistema de conductos
y la misma vivienda mediante un sistema de split pared.

.

¿Que es HVAC?

Un termino que está empezando a sonar mucho en el mundo de la climatización es el termino HVAC.

Cuando lo escuchamos por primera vez pensamos que nos están hablando en chino, aunque llevemos años en el mundo de la climatización, (Todo esto a un hispano hablante como nosotros claro está).

Y es que estas letras hacen referencia a unas palabras que son " Heating, Ventilating and Air Conditionig ", es decir Calor, Ventilación y Aire Acondicionado.

En consecuencia, la definición de HVAC es el conjunto de técnicas, que tratan, estudian y analizan el tratmiento del Aire Acondicionado en cuanto a su enfriamiento, calentamiento, humidificación, calidad, velocidad y movimiento, que en resumidas cuentas viene a ser lo que toda la vida en este castellano de Cervantes hemos denominado Climatización, y nos hemos quedado tan tranquilos.

¿Qué es la Zonificación?

Si tienes un equipo de aire acondicionado por conductos necesitaras una buen sistema de zonificación que te permitirá controlar la temperatura de cada zona, es decir, un sistema de zonas. Ofrecen climatización solo allí donde hay ocupación, temperaturas diferenciadas y reducen el consumo energético.
Estos sistemas de climatización están compuestos por termostatos maestros y de zona, centrales y elementos de difusión motorizada.

Instalación de climatización de vivienda en Playa de San Juan por medio de ductos

Estas fotos nos enseña el proceso de instalación de un aire acondicionado por ductos, cedidas por nuestros compañeros españoles de Alicantina de Instalaciones, a los que aprovechamos para saludarles desde el Ecuador

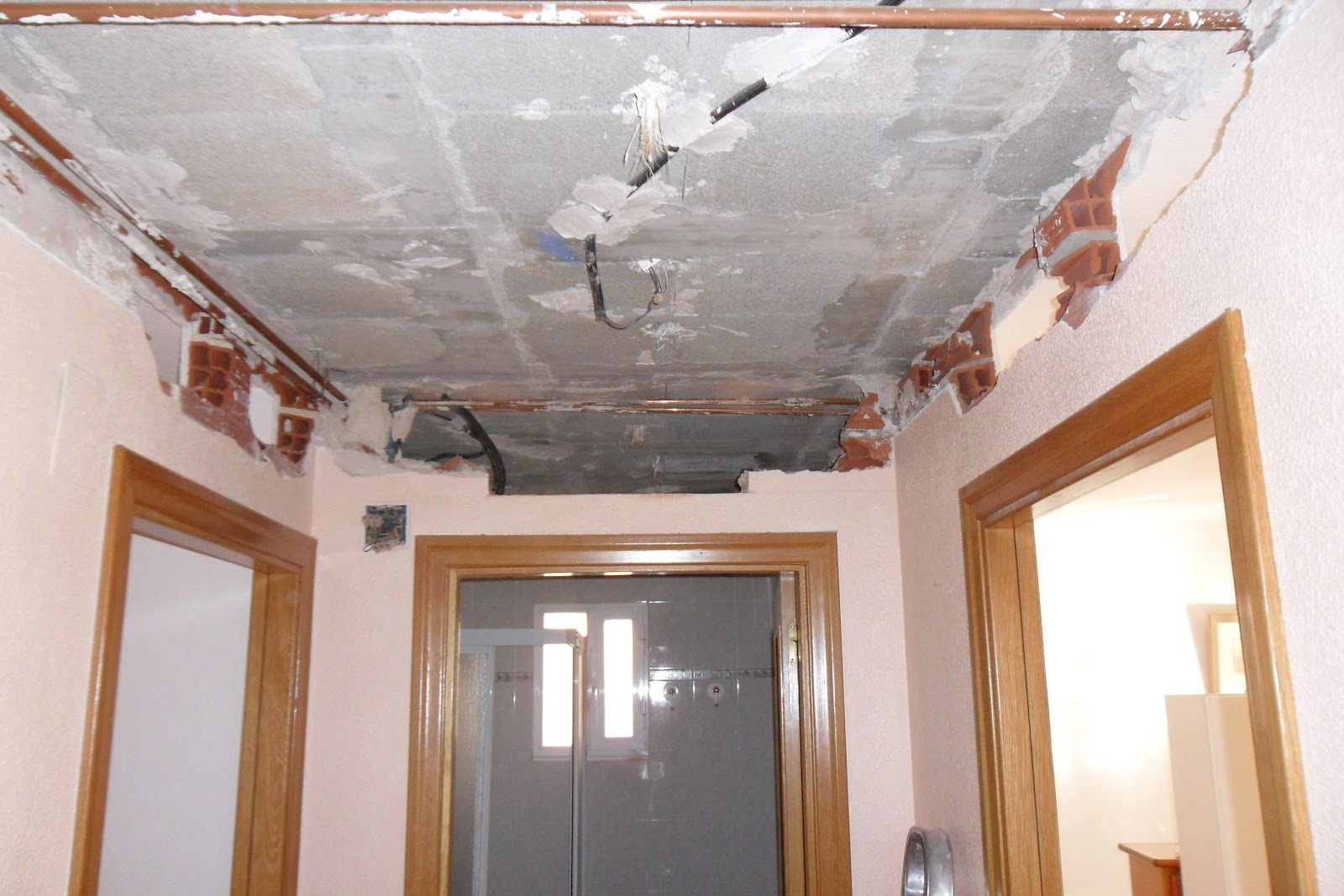

Retirada de techos de escayola antiguos de la vivienda, de pasillo y baño, así como realización de los orificios de salida de el conducto principal de la máquina al pasillo y del conducto a las rejillas de habitaciones, salón comedor y cocina.

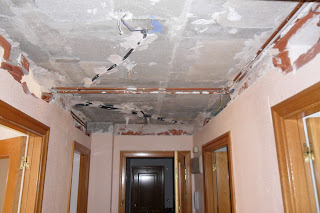

Pasillo al quitar la escayola, apreciando los agujeros realizados para salida del conducto del baño al pasillo y salidas a las rejillas del comedor, habitaciones y cocina, encontrándonos que nos pasan por medio del pasillo las tuberías de alimentación de agua, molestandonos para el posterior paso del conducto.

Tuberías de agua pasándonos por medio de las rejillas.

Entrada para el conducto a la cocina, apreciando el cable de toma de tierra eléctrico, por este agujero pasaremos también las líneas frigoríficas de la unidad interior a la galería donde está la unidad exterior.

Orificios de las rejillas de salida, que al realizarlos se rompen al tener que quitar las tuberías de cobre que pasan empotradas por las paredes

Tuberías empotradas en las paredes pasando por las rejillas de impulsión y retorno en habitación de matrimonio

Desagües de la vivienda superior en el baño donde se pondrá la unida interior de la máquina de conductos

Más fotos de orificios de rejillas y orificio de entrada de líneas frigorificas

Filtro de la unidad interior de la máquina de aire acondicionado.

Entrada de las líneas frigorificas y de interconexión electrica de la galeria hasta el baño pasando por el falso techo de la cocina y pasillo

Tuberías de agua cortadas en pasillo para evitar el cruce de tuberías con conductos ya que si se cruzarán habría que bajar mucho el techo del pasillo.



Rejillas de impulsión y retorno en la habitación de matrimonio con los premarcos habiendo cortado ya las tuberías de cobre de alimentación de agua del baño de la habitación de matrimonio.

Tuberias de agua cortadas a la entrada del baño donde irá la máquina interior para evitar que se crucen con las rejillas de impulsión.

Tuberias de entrada al baño de la habitación de matrimonio cortadas para evitar el cruce con las rejillas, con el fin de cambiarle el trazado.

Cambio de trazado de las líneas de alimentación de agua de los baños , ya sin cruzarse por medio del pasillo y de las rejillas, para evitar bajar mucho el techo del pasillo, en estas fotos ya podemos apreciar los perfiles metalicos para la sujeción del falso techo del pasillo.

Conductos de aire acondicionado discurriendo por el pasillo, conectados a las rejillas de impulsión y soportados por la perfilería del falso techo del pasillo.

Ubicación de la máquina de aire, unidad exterior en la galeria, con las líneas de conexión frigorifica y electrica, con su perfiles de sujeción al techo mediante varilla roscada.

Detalle de los conductos de fibra de vidrio con sus bifurcaciones en el pasillo sobre los perfiles metálicos todavía sin ensamblar ni conectados a las rejillas de impulsión , también podemos apreciar las líneas frigoríficas saliendo de la cocina, discurriendo por el pasillo y llegando al fondo al baño donde esta la unidad interior.

Detalle del termostato control de la maquina sobre los interruptores del salón.



Detalle de la unidad interior en el baño y la salida de conductos en el pasillo.



Canaletas que recubren las líneas frigoríficas, eléctricas, y desagües de condensados por la galería, podemos apreciar que la canaleta de condensados es de tamaño reducido ya que estos son impulsados mediante bomba de desagüe.

Agujero de rejilla de impulsión en cocina.

Perfilería de aluminio lacada en blanco, perimetrales, primarias y secundarias del techo desmontable del baño

Embocadura de fibra de la máquina al conducto principal en el interior del baño.



Falso techo del baño con escayola desmontable en el baño de 60x60 con perfil visto de aluminio lacado en blanco.

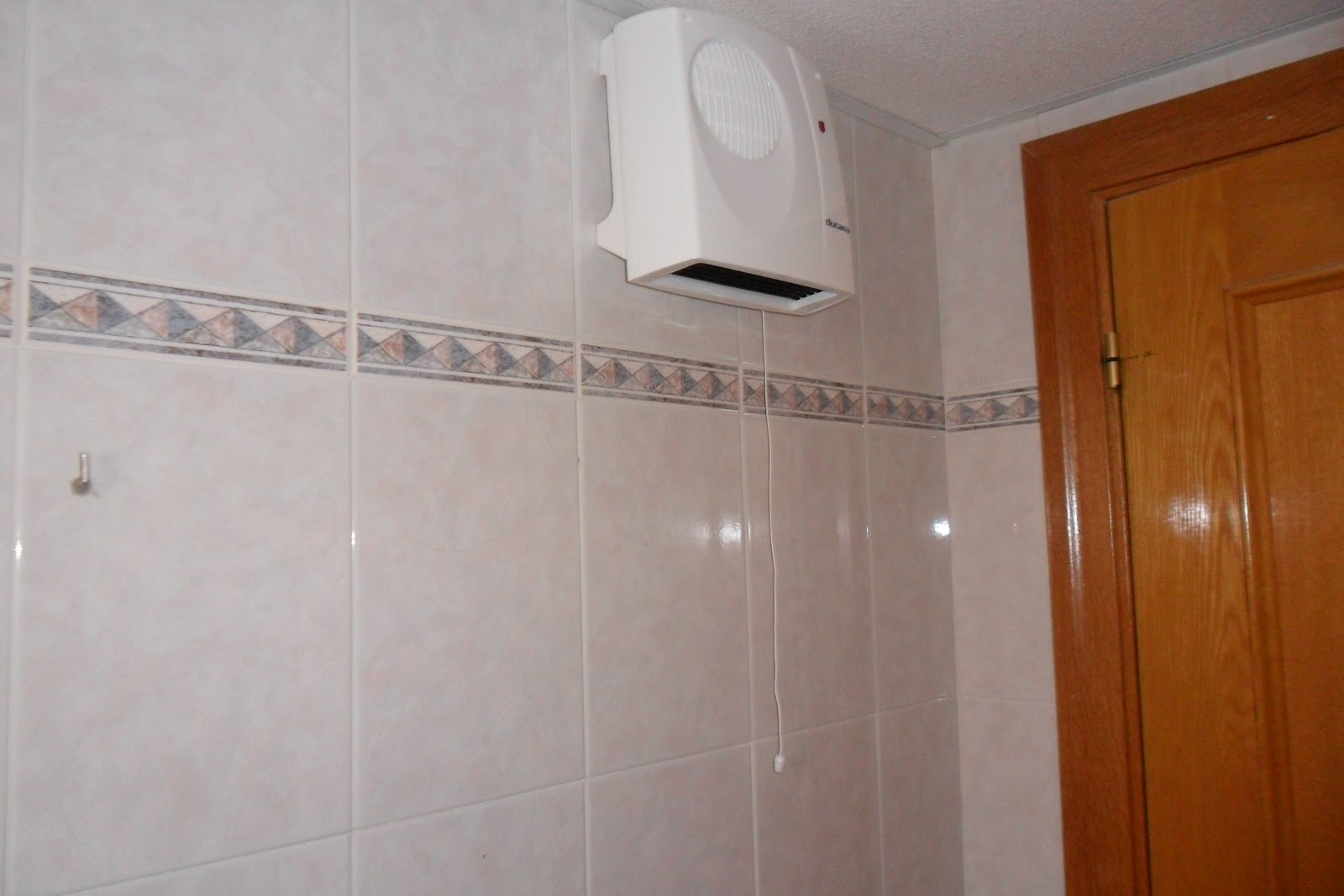

Turbo convectores calefactores para ambos baños de la marca Ducasa modelo M-25.


Cajón de aluminio en galería para recubrir la unidad exterior del aire acondicionado.

Instalación y atornillado de las placas de escayola en el pasillo

Instalación de ojos de buey en el baño

Rejilla de impulsión de techo de lamas curvas de aluminio lacadas en blanco en la cocina

Masillado de las juntas y tornillos de escayola del pasillo.



Más fotos de las rejillas del comedos con los premarcos sujetos
